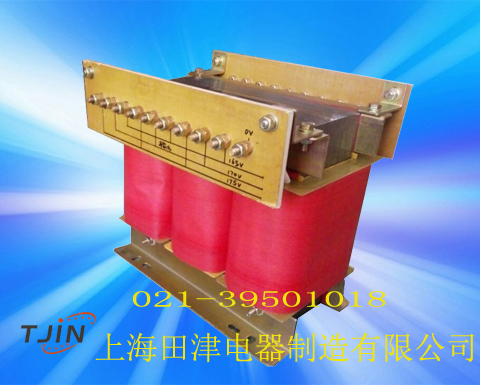

抽头式隔离变压器
型 号：SBK-25KVA
电 压：380v /165v170V 175V
功率：25KVA
- 产品信息
- 产品特点
- 应用领域
三相干式隔离变压器是本厂在参照国际同类产品，结合我国国情的基础上研制生产的新一代节能型电力变压器，符合IEC439、GB5226等国际、国家标准，绕组采用脱胎整列绕制方法；变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级，产品性能达到国内外先、、进水平 ,GDG、GSG系列三相干式隔离变压器广泛适用于交流50Hz至60Hz，电压2000V以下的电路中，广泛用于进出口重要设备、精密机床、机械电子设备、医疗设备、整流装置，照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为±5％）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。
+ 产品特点
在隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。
+ 特性优点：
1、高度隔离
2、N-G性能良好
3、高度共模干扰抑制
4、将△转换为Y或Y至△
5、电压抽头容易转换
6、按用户的特殊性能要求设计
隔离变压器加装在稳压电源的应用
一、在电源输入端接入隔离变压器（三角/星形）
1、若电网三次谐波和干扰信号比较严重，采用△/Yo隔离变压器，可以去掉三次谐波和减少干扰信号。
2、可以采用△/Yo隔离变压器产生新的中性线，使设备与电网中性线无关，避免由于电网中性线不良造成设备运行不正常。
3、非线性负载引起的电流波形畸变（如三次谐波）可被隔离而不污染电网。
二、在电源输出端接入隔离变压器（星形/三角）
1、防止非线性负载的电流畸变，影响到稳压电源的正常工作及反回到电网，起到净化电网的作用。
2、非线性负载电流的畸变影响取样的准确性，可以在Yo/△隔离变压器输入端采样，得到能反应实际情况的控制信号，使稳压电源控制正常。
3、若负载不平衡，采用Yo/△也不影响稳压电源的正常工作。
（低损耗型三相干式安全隔离变压器(H级180℃绝缘等级)
变压器是各种电源及电气设备的主要部件，隔离变压器由圆筒式绕组和迭片式铁芯组成，铁芯采用 全新优质高硅硅钢片叠装，全斜接缝。本公司采用先进的制作工艺，有进口绕线机和全套真空压力浸漆设备;绕组采用脱胎整列绕制方法;对变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级。变压器的输出和输入电压可按客户需求设计。有单相、三相或多路输入和输出等多种规格。
技术参数 | ||
三相 | ||
容 量 | 1KVA-3000KVA | |
输入电压 | 根据用户需求订制各种电压（3000V以下电压）如：220V/270V/380/415V | |
输出电压 | 根据用户需求订制各种电压（3000V以下电压）如：24V/36V/200V/220V/ 380V/400v/440v/480v/660V/690v/1140v | |
输出电压准确性 | ±1% | |
电压变动率 | ≤1.5% | |
输出波形失真度 | 无波形失真 | |
绝缘等级 | F级、H级、HC级可供选择（常规为F级） | |
工作效率 | ≥98% | |
适用频率 | 50/60Hz
Y/Y，Y/△，△/Y，△/△任益组合
允许超过1.2倍额定负载工作4小时（可长期满载） ≤35dB
≤60℃
≥150MΩ 2500VAC/1min | |
联接方式 | ||
过载能力 | ||
噪声 | ||
温升 | ||
绝缘电阻 | ||
抗电强度 | ||
冷却方式 | 干式风冷
温度：-20～+45℃湿度：≤90%
海拔高度：≤5000m，无腐蚀性气体及导电粉尘 产品符合VDE0550、IEC439、JB5555、GB226等国际国家标准 | |
工作环境 | ||
工作场所 | ||
执行标准 | ||
材料说明：
一、铁芯
采用全新优质高硅硅钢片，主要材质为0.35厚H18、H14、H12、Z11的优质硅钢片，我们根据客房的要求和使用条件，选用最合适之材料，使变压器性能设计达到最佳。（常规材料为全新优质硅钢片）。
二、线材
采用PEW、UEW、EIW、SEIW、FEAI漆包线以及玻璃丝包线，耐温等级为F级（155℃）、H级（180℃）、HC级（200℃）、C级（220℃）。（常规耐温等级为H级180℃）。
三、绝缘材料
采用耐高温绝缘纸为绝缘材料，具备高温绝缘、阻燃和耐潮湿多重性能。
四、接线端子排
小功率采用端子排，外型美观，有优良的耐压，耐温，阻燃性能。大功率采用优质铜排。
五、夹件
主要采用数控折弯冷扎板，有镀五彩（金黄），蓝锌（银白）、白锌（象牙白）、表面阳极处理（黑色）等环保电镀可供选择。
产品优势
1、科学合理的设计，将电压变动率控制在1~1.5%以内。
2、采用优质全新硅钢片制做，有效减少铁损，提高效率。
3、采用高度耐温优质线材制做，自身损耗降至最低，大大提高功效。
4、采用H级绝缘， 耐高温绝缘材料，提高了耐高压强度、绝缘等级，延长使用寿命。
5、高效率设计，真正达95%以上。
6、专业外观设计，美观、新颖，功率密度大，体积小，空间使用率高。7.产品按结构分为开启式和防护式两种，防护式是采用钢板加工成箱壳，变压器在箱壳内部，箱壳外有进出线孔，以便安装电源线路。必要时可按用户要求增加电压表、电流表、温控报警系统、转向轮等
订货需知
1、变压器的基本型号、规格、容量及数量；
2、变压器的初、次级电压；
3、提供次级电压时最好再提供各输出电压的容量分配；
4、外形及安装尺寸仅供参考，如要求的尺寸需要改变，须在订货时说明。
注：用户如有特殊要求，本公司可以代为设计制造。
