硅钼棒电炉加热变压器

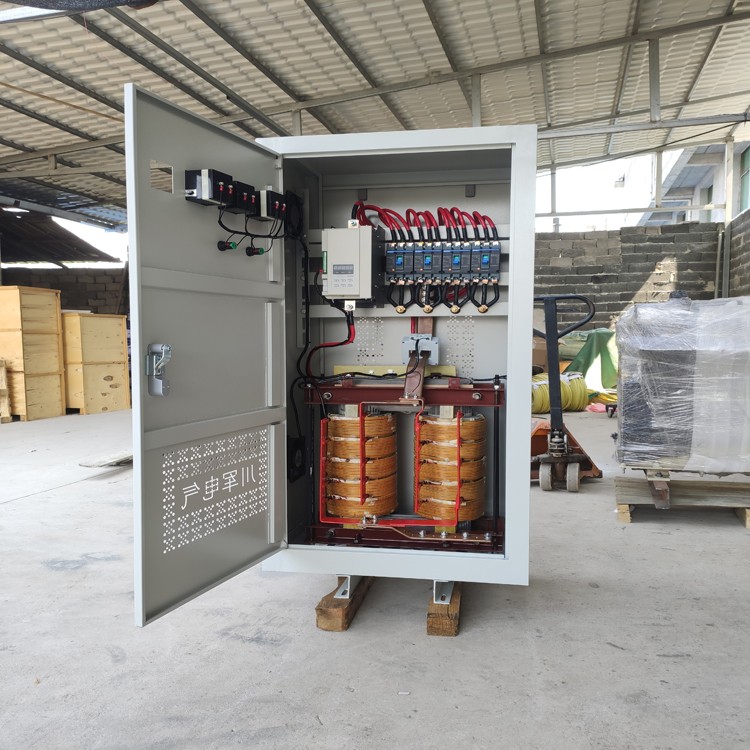

电炉变压器
产品型号：HDG-100KVA
输入电压：380v
输出电压：66V 80v 110v
材 质：全铜
- 产品信息
- 产品特点
- 应用领域
应用范围 电源 品 牌 田津
型 号 HSG HDG 频率特性 低频
电源相数 三相 单相 铁心形状 EI型
冷却形式 干式 铁心形式 芯式
绕组形式 双绕组 防潮方式 开放式
冷却方式 自冷 外形结构 立式
电 压 比 1V 3V 7V 10V 20V 25V 28V 30V 42V 55V
60V 70V 110V 170V 180V
效 率(η) 98%
额定功率 1KVA-200KVA 波 形 无附加波形失真
1概述：硅钼棒(玻璃电熔)炉变压器是我公司针对硅钼棒电炉（玻璃电熔炉）配套而设计，适用于电源隔离低压输出的场合。
2用途：硅钼棒(玻璃电熔)炉变压器供硅钼棒（玻璃电熔）炉前电源之用。
3结构特征：硅钼棒电热体的电阻随温度升高急剧增大，开始加热时，电热体的电阻较小，所需电压较低，约为工作电压的l/ 4—1/3，根据硅钼棒电热体的工作电压及其电阻和温度的正向特性，变压器输出电压采用多抽头的方式来满足加热体在不同温度时需要的工作电压，从而提高电网功率因数。
4型号含义
5订货须知：1、产品型号
2、额定容量
3、相数
4、联接组别
5、调压方式
6、高、低压电压
7、特殊要求
6硅钼棒炉变压器技术数据
型号 | 额定容量(KVA) | 相数 | 额定电压 | 联结组标号 | 损耗(W) | 空载电流% | 阻抗电压% | 外限尺寸(mm) | ||
一次(V) | 二次(V) | 空载 | 短路 | |||||||
HDG-10/0.5 | 10 | 1 | 220.380 | 根 | 80 | 250 | 3.5 | 3.5 | 400×350×530 | |
HDG-12/0.5 | 12 | 1 | 220.380 | 85 | 280 | 3.5 | 3.5 | 400×350×550 | ||
HDG-16/0.5 | 16 | 1 | 380 | 100 | 400 | 3.2 | 3.5 | 430×350×550 | ||
HDG-20/0.5 | 20 | 1 | 380 | 120 | 450 | 2.85 | 3.5 | 450×380×560 | ||
HDG-25/0.5 | 25 | 1 | 380 | 130 | 480 | 2.8 | 3.5 | 450×400×580 | ||
HDG-30/0.5 | 30 | 1 | 380 | 150 | 570 | 2.6 | 3.5 | 470×400×600 | ||
HDG-40/0.5 | 40 | 1 | 380 | 160 | 620 | 2.5 | 3.8 | 500×400×600 | ||
HDG-50/0.5 | 50 | 1 | 380 | 180 | 700 | 2.5 | 3.8 | 530×420×630 | ||
HDG-80/0.5 | 80 | 1 | 380 | 200 | 800 | 2.1 | 4 | 620×400×650 | ||
HDG-120/0.5 | 120 | 1 | 380 | 360 | 1320 | 1.8 | 4 | 750×420×680 | ||
HSG-20/0.5 | 20 | 3 | 380 | D.y11 | 100 | 460 | 3.2 | 3.5 | 550×320×480 | |
HSG-25/0.5 | 25 | 3 | 380 | D.y11 | 160 | 640 | 3.1 | 3.5 | 580×350×500 | |
HSG-30/0.5 | 30 | 3 | 380 | D.y11 | 180 | 720 | 2.8 | 3.5 | 600×380×550 | |
HSG-35/0.5 | 35 | 3 | 380 | D.y11 | 200 | 840 | 2.6 | 3.5 | 650×380×550 | |
HSG-40/0.5 | 40 | 3 | 380 | D.y11 | 220 | 920 | 2.5 | 3.5 | 680×400×580 | |
HSG-50/0.5 | 50 | 3 | 380 | D.y11 | 300 | 1400 | 2.1 | 3.5 | 750×400×600 | |
HSG-60/0.5 | 60 | 3 | 380 | D.y11 | 340 | 1600 | 1.9 | 3.8 | 780×400×650 | |
HSG-80/0.5 | 80 | 3 | 380 | D.y11 | 380 | 1900 | 1.8 | 3.8 | 820×430×680 | |
HSG-120/0.5 | 120 | 3 | 380 | D.y11 | 480 | 2160 | 1.6 | 4 | 950×450×700 | |
HSG-150/0.5 | 150 | 3 | 380 | D.y11 | 560 | 2480 | 1.5 | 4 | 1020×500×800 | |
HSG-200/0.5 | 200 | 3 | 380 | D.y11 | 620 | 2600 | 1.3 | 4.5 | 1100×500×950 | |
HSG-250/0.5 | 250 | 3 | 380 | D.y11 | 820 | 3560 | 0.8 | 4.5 | 1150×520×1000 | |
HSG-315/0.5 | 315 | 3 | 380 | D.y11 | 920 | 5200 | 0.7 | 4.5 | 1200×550×1150 | |
HSG-400/0.5 | 400 | 3 | 380 | D.y11 | 1120 | 6000 | 0.6 | 4.5 | 1300×550×1200 | |
HSG-500/0.5 | 500 | 3 | 380 | D.y11 | 1140 | 6900 | 0.58 | 4.6 | 1350×580×1250 | |
HSG-630/0.5 | 630 | 3 | 380 | D.y11 | 1450 | 7100 | 0.58 | 4.6 | 1750×1150×1700 | |
HSG-720/10 | 720 | 3 | 10000 | D.y11 | 1600 | 7500 | 0.56 | 4.6 | 1820×1300×1850 | |
HSG-850/10 | 850 | 3 | 10000 | D.y11 | 1750 | 8250 | 0.56 | 4.6 | 1850×1360×1850 | |
HSG-1000/10 | 1000 | 3 | 10000 | D.y11 | 1950 | 10800 | 0.56 | 4.8 | 2000×1350×2015 | |
HSG-1125/10 | 1125 | 3 | 10000 | D.y11 | 2200 | 12000 | 0.56 | 4.8 | 2065×1350×2075 | |
HSG-1600/10 | 1600 | 3 | 10000 | D.y11 | 25000 | 15000 | 0.54 | 4.8 | 2150×1400×2150
| |
电话咨询：021-39501018 技术咨询：15801811892
产品型号：HDG-100KVA
输入电压：380v
输出电压：66V 80v 110v
材 质：全铜
