直流稳压电源

单路可调直流电源

型号：WYJ-3030

电压：AC220V±10%

电压: DC0-30V可调

电流: 0-30A可调

工作模式: 恒压或恒流

产品信息
产品特点
应用领域

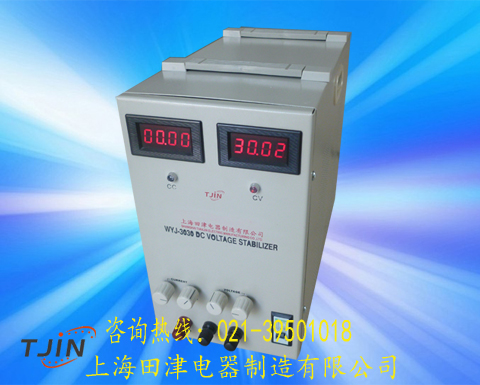

WYJ直流电源简介： 30v30A直流稳压电源.jpg

　　直流稳压电源（ DC POWER SUPPLY ）是一种电压与电流连续线性可调，稳压与稳流自动切换的高精度直流可调稳压稳流电源。　
　　可调直流稳压稳流电源由变压器降压，整流滤波，基准电源电路，基准电压电路，稳压、稳流比较放大电路，调整电路及稳流取样电路等构成。当输出电压由于电源电压或负载电流变化而引起波动时，波动的电压信号经稳压取样电路与基准电压相比较，误差信号经比较放大器放大后，经放大电路控制调整管，使输出电压稳定为设定值。

　　　直流电源的输出电压从 0 伏 - 额定值线性连续可调，输出电流任意设定。该直流电源具备 2 种工作状态： 1 ，稳压状态，当输出电流在设定电流苑围内变动时，电路工作在稳压状态。电源工作在稳压状态时，稳流部分即为保护电路；当输出电流超过设定值时或输出端短路时，电路失去稳压作用，自动转到稳流状态。若负载电流减小到设定值或是开路时，电路又自动转到稳压状态。工作在稳流状态时，稳压部分又起到限压作用，两者是相互保护，确保负载用电安全。
　　　该线性直流电源分为单路输出和双路输出两大系列。
　　　直流电源面板有 2 只数位电压、电流表分别指示输出电压及电流值。

直流电源适用场合：
　　本直流电源具有体积小、性能好、功率大、高稳定、低杂讯，广泛用于工矿企业、院校、研究所、车间、实验室和自动化设备上使用。

直流电源可选功能：
　　该直流电源可以在输入端附加模拟量： 4-20MA 。 0-5V,0-10V 等，内控时通过电位器控制输出电压或者输出电流；外控时通过模拟量控制输出电压或者电流。内控和外控通过开关切换。

直流电源可选功能：
　　该直流电源输出可以选用 4 位半 LED 表。

WYJ单路直流电源-直流可调稳压稳流电源

技术参数

输入电压	单相220V±10%或者三相380V±10%
输入频率	50Hz±2%
输出电压	连续可调 DC：0-15/0-30/0-60V/0-120V/150V/0-200v/0-250V/0-300V/0-500V/0-600v/0-1000v 等可供选择
输出电流	连续可调（DC：0-1A/2A/3A/5A/10A/15A/20A/30A/50A--5000A 等）可供选择
保　　护	过压和电流限流保护及短路保护
电源效应	CV≤1×0.0001+0.5mV CC≤2×0.001+1mA (5A以下） CV≤2×0.0001+3mV CC≤5×0.001+3mA(20A以下）
负载效应	CV≤1×0.0001+2mV CC≤2×0.001+3mA (5A以下） CV≤2×0.0001+10mV CC≤5×0.001+10mA(20A以下）
纹波和噪声	CV≤1mVrms CC ≤5mArms (5A以下）CV≤3mVrms CC ≤10mArms (20A以下）　　　　　（不同电压电流值的直流电源相应参数不同，请以本公司确认的书面资料为准。）
环境温度	0℃～+40℃
相对湿度	20～85%

WYJ直流电源单路输出（可调线性稳压稳流电源）

WYJ直流电源单路输出系列（可调线性稳压稳流电源）

规　格	输出电流	输出电压	尺寸 lwh mm
0-15V 可调　单路输出	0-2A	0-15V	285155135
	0-3A	0-15V	285155135
	0-5A	0-15V	285155135
	0-10A	0-15V	390220260
	0-15A	0-15V	390220260
	0-20A	0-15V	450220400
	0-30A	0-15V	450220400
	0-50A	0-15V	490260430
	0-80A	0-15V	520420650
	0-100A	0-15V	580350800
	0-200A	0-15V	580350800
	0-300A	0-15V	580350800
	0-500A	0-15V	6504601000
0-30V 可调　单路输出	0-2A	0-30V	285155135
	0-3A	0-30V	285155135
	0-5A	0-30V	285155135
	0-10A	0-30V	390155135
	0-15A	0-30V	390155135
	0-20A	0-30V	480250300
	0-30A	0-30V	480250300
	0-50A	0-30V	600275450
	0-80A	0-30V	570350800
	0-100A	0-30V	570350800
	0-150A	0-30V	570350800
	0-200A	0-30V	6504601000
	0-300A	0-30V	6504601000
	0-500A	0-30V	6504601300
0-60V 可调单路输出	0-2A	0-60V	285155135
	0-3A	0-60V	285155135
	0-5A	0-60V	390160155
	0-10A	0-60V	460220400
	0-15A	0-60V	460220400
	0-20A	0-60V	460220400
	0-30A	0-60V	490260430
	0-50A	0-60V	490260430
	0-80A	0-60V	570350800
	0-100A	0-60V	570350800
	0-150A	0-60V	6504601000
	0-200A	0-60V	6504601000
	0-150A	0-60V	6504601300
	0-300A	0-60V	6504601300
	0-500A	0-60V	6506501500
0-120V 可调　单路输出	0-2A	0-120V	390220260
	0-3A	0-120V	390220260
	0-5A	0-120V	450220400

特殊各种电压大电流都可定做。

规格	输出电流	输出电压	尺寸 lwh mm
0-120V 可调　单路输出	0-10A	0-120V	450220400
	0-15A	0-120V	450220400
	0-20A	0-120V	490260430
	0-30A	0-120V	490260430
	0-50A	0-120V	570350800
	0-80A	0-120V	6504601000
	0-100A	0-120V	6504601000
0-150V 可调　单路输出	0-1A	0-150V	375220250
	0-2A	0-150V	375220250
	0-3A	0-150V	375220250
	0-5A	0-150V	460220400
	0-10A	0-150V	460220400
	0-15A	0-150V	460220400
	0-20A	0-150V	510420650
	0-30A	0-150V	510420650
	0-50A	0-150V	570350800
	0-80A	0-150V	6504601000
	0-100A	0-150V	6504601000
	0-150A	0-150V	6504601000
0-200V 可调　单路输出	0-1A	0-200V	450220400
	0-2A	0-200V	450220400
	0-3A	0-200V	450220400
	0-5A	0-200V	450220400
	0-10A	0-200V	450220400
	0-15A	0-200V	490260430
	0-20A	0-200V	490260430
	0-30A	0-200V	510420650
	0-50A	0-200V	510420650
	0-80A	0-200V	6504601000
	0-100A	0-200V	6504601000
	0-150A	0-200V	6505601200
0-300V 可调　单路输出	0-1A	0-300V	460220400
	0-2A	0-300V	460220400
	0-3A	0-300V	460220400
	0-5A	0-300V	460220400
	0-10A	0-300V	490260430
	0-15A	0-300V	490260430
	0-20A	0-300V	510420650
	0-30A	0-300V	510420650
	0-50A	0-300V	570350800
0-500V 可调　单路输出	0-1A	0-500V	450220400
	0-2A	0-500V	450220400
	0-3A	0-500V	490260430
	0-5A	0-500V	490260430
	0-10A	0-500V	510420650
