SVC TNS TND高精度稳压器
220v单相稳压器

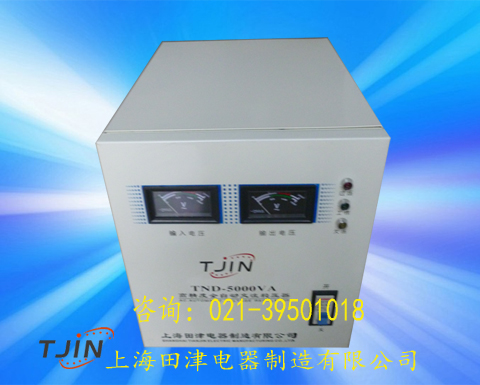

型号：SVC(TND)-5KVA
电压范围：160v-250v
输出电压：220v
- 产品信息
- 产品特点
- 应用领域
SVC单、三相高精度全自动交流稳压器
概述
SVC系列单、三相高精度全自动交流稳压器，接触式自耦调压器、伺服式电动机、自动控制电路等组成，当电网电压不稳定或负载变化时，自动采样控制电路发出信号驱动伺服电机，调整自耦调压器碳刷的位置，使输出电压调整到额定值并达到稳定状态。
本系列稳压器为普通型，有市电直通功能。该系列产品品种多，规格全，外观美等优点。具有波形不失真，效率高，性能可靠，可长期运行等特点，设有短延时、过压等保护功能，根据用户的需要可增设长延时与欠压保护功能。产品可广泛应用于任何用电场所，是一种理想的稳压电源，确保您的用电设备正常运行。
使用场合
主要用于办公设备、测试设备、医疗设备、工业自动化设备、家用电器、照明系统、通讯系统等。
产品性能
输入电压 | 单相160V-250 V 三相：277V-430V |
输出电压 | 单相220V与110V(0.5KVA-3KVA) 单相220V（5KVA-60KVA） 三相线电压380V 相电压220V |
稳压精度 | 相电压220V±3% 110V±6% |
工作频率 | 50/60Hz |
过压保护 | 246V±4V |
调整时间 | ﹤1秒（输入电压变化10%时） |
效率 | ≥90% |
环境温度 | -10℃ －+ 40℃ |
温升 | ＜60℃ |
波形失真 | 无附加波形失真 |
负载功率因素 | 0.8 |
电气强度 | 1500V/1min |
绝缘电阻 | 单相＞5 MΩ 三相＞2MΩ |
型号规格
相数 | 型号规格 （KVA） | 产品尺寸 （长×宽×高）CM | 包装尺寸 （长×宽×高）CM | 台装 |
单相 (台式) | SVC-0.5 | 19×18×13 | 25×44×35 | 4 |
SVC-1 | 22×21×16 | 28×50×40 | 4 | |
SVC-1.5 | 22×21×16 | 28×50×40 | 4 | |
SVC-2 | 27×24×20 | 34×30×50 | 2 | |
SVC-3 | 30×22×25 | 62×38×35 | 2 | |
SVC-5 | 47×24×19 | 54×32×27 | 1 | |
SVC-8 | 58×27×24 | 69×40×37 | 1 | |
SVC-10 | 58×27×24 | 69×40×37 | 1 | |
单相 (立式)
| SVC-5 | 30×24×43 | 40×37×56 | 1 |
SVC-8 | 30×25×45 | 40×37×56 | 1 | |
SVC-10 | 30×25×45 | 44×72×65 | 1 | |
SVC-15 | 41×33×65 | 52×45×76 | 1 | |
SVC-20 | 41×33×65 | 52×45×76 | 1 | |
SVC-30 | 53×43×102 | 66×56×102 | 1 | |
SVC-45 | 53×43×102 | 66×56×102 | 1 | |
SVC-60 | 79×43×136 | 90×65×140 | 1 | |
三相 | SVC-1.5 | 40×36×17 | 52×48×28 | 1 |
SVC-3 | 42×38×19 | 54×50×31 | 1 | |
SVC-4.5 | 42×38×19 | 54×50×31 | 1 | |
SVC-6 | 37×28×68 | 48×40×78 | 1 | |
SVC-9 | 35×33×78 | 48×45×90 | 1 | |
SVC-15 | 43×38×73 | 55×51×90 | 1 | |
SVC-20 | 43×51×91 | 64×55×106 | 1 | |
SVC-30 | 43×51×91 | 64×55×106 | 1 | |
SVC-45 | 65×43×95 | 78×55×110 | 1 | |
SVC-60 | 65×43×95 | 78×55×110 | 1 |
安装事项
请检查稳压器的电源电压和输入电压范围
请注意输入与电源,输出与负载设备间的电缆连接
仪器设备与稳压器的输出电压要统一
请将输入电压选择开关调至与电源一致的电压档
不要在过载情况下使用稳压器请使用良好的连接电缆
如果保险丝损坏,请检查你的稳压器及负载设备
要用同一定额的保险丝,不要使用非额定的保险丝或电线
安装在干燥,无腐蚀气体和水的地方
选型提示
本系列产品只能室内使用,请按照正常使用条件使用
本系列三相稳压器输入为三相四线制接线,在缺零的情况下不能正常使用,否则会导致稳压器损坏
为保证稳压器正常输出电压,电流,减少线路功率损耗,请合理选择输入,输出导线截面积
型号：SVC(TND)-5KVA
电压范围：160v-250v
输出电压：220v
