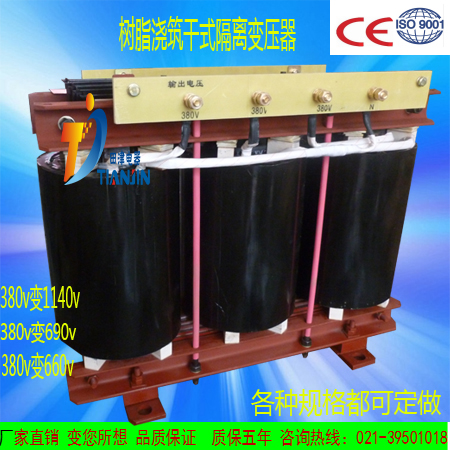

树脂浇筑干式隔离变压器
型 号：SZSG-150KVA
电 压：客户自定
功率：客户自定
材质：树脂浇筑
- 产品信息
- 产品特点
- 应用领域
| 电压比 | 380v/1140 v （可根据客户要求生产） | 电源相数 | 三相 | 额定功率 | 150KVA |
| 防潮方式 | 开放式 | 冷却方式 | 自然冷却 | 冷却形式 | 干式 |
| 频率特性 | 低频 | 品牌 | 田津电器 | 绕组形式 | 双绕组 |
| 铁心形式 | 心式 | 铁心形状 | 尖角型 | 外形结构 | 屏蔽式 |
| 效率(η) | 98% | 型号 | SG-500KVA |
树脂浇筑干式隔离变压器是各种电源及电气设备的主要部件，隔离变压器由圆筒式绕组和迭片式铁芯组成，铁芯采用 全新优质高硅硅钢片叠装，全斜接缝。本公司采用先//进的制作工艺，有进口绕线机和全套真空压力浸漆设备;绕组采用脱胎整列绕制方法;对变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级。变压器的输出和输入电压可按客户需求设计。有单相、三相或多路输入和输出等多种规格。
技术参数
单相 | 三相 | |
容量 | 0.1KVA-500KVA | 1KVA-3000KVA |
输入电压 | 根据用户需求订制各种电压（3000V以下电压）如：220V/270V/380/415V | |
输出电压 | 根据用户需求订制各种电压（3000V以下电压）如：24V/36V/200V/220V/ 380V/660V | |
输出电压准确性 | ±1% | |
电压变动率 | ≤1.5% | |
输出波形失真度 | 无波形失真 | |
绝缘等级 | F级、H级、HC级可供选择（常规为F级） | |
工作效率 | ≥98% | |
适用频率 | 50/60Hz | |
联接方式 | Y/Y，Y/△，△/Y，△/△ D/YN11(任益组合) | |
过载能力 | 允许超过1.2倍额定负载工作4小时（可长期满载） | |
噪声 | ≤35dB | |
温升 | ≤60℃ | |
绝缘电阻 | ≥150MΩ | |
抗电强度 | 2500VAC/1min | |
冷却方式 | 干式风冷 | |
工作环境 | 温度：-20～+45℃湿度：≤90% | |
工作场所 | 海拔高度：≤5000m，无腐蚀性气体及导电粉尘 | |
执行标准 | 产品符合VDE0550、IEC439、JB5555、GB226等国际国家标准 | |
材料说明：
一、铁芯
采用全新优质高硅硅钢片，主要材质为0.35厚H18、H14、H12、Z11的优质硅钢片，我们根据客房的要求和使用条件，选用最合适之材料，使变压器性能设计达到最佳。（常规材料为全新优质硅钢片）。
二、线材
采用PEW、UEW、EIW、SEIW、FEAI漆包线以及玻璃丝包线，耐温等级为F级（155℃）、H级（180℃）、HC级（200℃）、C级（220℃）。（常规耐温等级为H级180℃）。
三、绝缘材料
采用耐高温绝缘纸为绝缘材料，具备高温绝缘、阻燃和耐潮湿多重性能。
四、接线端子排
小功率采用端子排，外型美观，有优良的耐压，耐温，阻燃性能。大功率采用优质铜排。
五、夹件
主要采用数控折弯冷扎板，有镀五彩（金黄），蓝锌（银白）、白锌（象牙白）、表面阳极处理（黑色）等环保电镀可供选择。
产品优势
1、科学合理的设计，将电压变动率控制在1~1.5%以内。
2、采用优质全新硅钢片制做，有效减少铁损，提高效率。
3、采用高度耐温优质线材制做，自身损耗降至最低，大大提高功效。
4、采用H级绝缘， 耐高温绝缘材料，提高了耐高压强度、绝缘等级，延长使用寿命。
5、高效率设计，真正达95%以上。
6、外观设计，美观、新颖，功率密度大，体积小，空间使用率高。7.产品按结构分为开启式和防护式两种，防护式是采用钢板加工成箱壳，变压器在箱壳内部，箱壳外有进出线孔，以便安装电源线路。必要时可按用户要求增加电压表、电流表、温控报警系统、转向轮等
订货需知
1、变压器的基本型号、规格、容量及数量；
2、变压器的初、次级电压；
3、提供次级电压时最好再提供各输出电压的容量分配；
4、外形及安装尺寸仅供参考，如要求的尺寸需要改变，须在订货时说明。
注：用户如有特殊要求，本公司可以代为设计制造。
型 号：SZSG-150KVA
电 压：客户自定
功率：客户自定
材质：树脂浇筑
