当前位置：首页 » 产品中心 » 调压器 » 柱式调压器 » TESGZ-120KVA三相隔离柱式电动调压器

柱式调压器

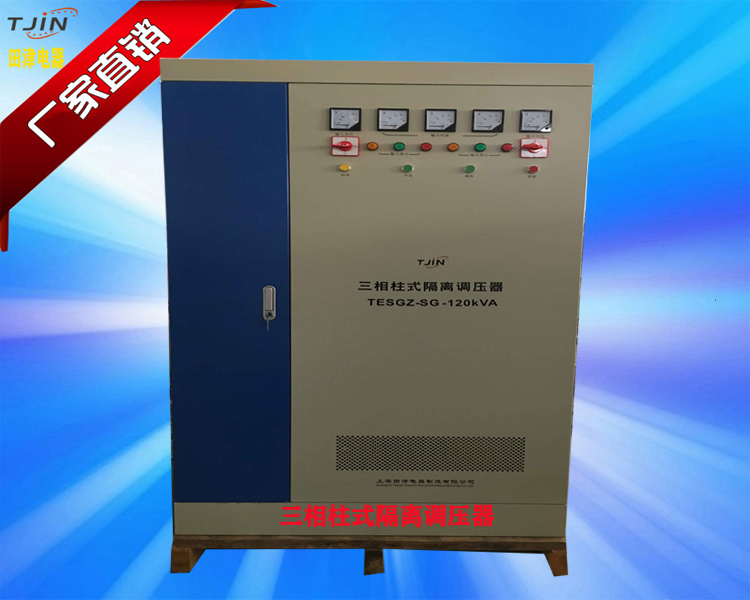

TESGZ-120KVA三相隔离柱式电动调压器

产品型号:TESGZ-120KVA

输入电压：380v

输出电压：0-430v可自定

产品信息
产品特点
应用领域


概述
三相柱式电动调压器是通过沿着调压器的绕组轴向在调压绕组表面裸露之处移动的电刷，来改变输出电压的一种调压器。
二、主要零件
铁芯、调压绕组、补偿绕组、接触机械（碳刷机构）、传动机构。
（1）铁芯：采用优质国产或进口、矽钢片，是调压器的磁路和国架结构。
（2）调压绕组：具有无级的改变输出电压的绕组。
（3）补偿绕组：为了抑制所不希望的漏磁场，并且改善输出电压线性而设置的附加绕组。
（4）接触机械：即碳刷以及使碳刷接触并传输电压电流的组件。
（5）传动机构：包括电动机，传动轴，传动丝杆或链条链轮在内的使电压改变的机械装置。
三、额容计算：
（1）单项柱式调压器的额定容量为额定输出电压，额定输出电流和因数√3的乘积。
四、产品型号：

五、柱式调压器基本规格及性能参数：频率按50HZ设计，允许在60HZ频率下运行，但在性能考核时以50HZ为准。

表（1）干式自冷柱式调压器基本规格及性能参数
　

额定容量 KVA	相数	额定频率 H z	额定输入电压（V）	输出电压范围（V）	额定电压电流（A）	损耗W		空载电流（A）
额定容量 KVA					额定电压电流（A）	空载	负载(75℃)
16					1	50	220	0~250	64	110	220	2.5
20									80	120	250	2.8
25									100	130	320	3.2
31.5									126	140	420	3.5
40									160	150	530	4
50									200	280	700	6.3
63									252	300	900	7
80									320	330	1180	8
100	400		530	1500					11.8
125	500		530	2000					13.2
25	3		380	0~430	33.6		170	300	1.3
31.5					42.3		180	400	1.4
40					53.7		200	500	1.6
50					67.1		220	650	1.7
63					84.6		250	850	1.9
80					107		420	1120	3.6
100					134		450	1400	4
125					168		500	1800	4.5
160		215			800		2500	5
200		269			850		3150	7

表（2）油浸式自冷柱式调压器基本规格及性能参数
　

额定容量 KVA	相数	额定频率 H z	额定输入电压（V）	输出电压范围（V）	额定电压电流（A）	损耗W		空载电流（A）
额定容量 KVA					额定电压电流（A）	空载	负载(75℃)
25					1	50	220	0~250	110	80	500	1.8
31.5									126	100	650	2.2
40									160	120	850	2.6
50									200	140	1120	3.3
63									252	160	1400	3.7
80									320	260	1800	5.6
100									400	300	2200	6.5
125									500	330	3000	7.5
160	640		480	4000					11.2
200	800		560	5000					13.2
40	3		380	0~430	53.7		130	800	1
50					67.1		150	1000	1.2
63					84.6		180	1250	1.5
80					407		200	1600	1.8
100					134		250	2000	2
125					168		400	2800	3
160					215		450	3550	3.5
200					269		500	4500	4.5
250		336			700		6000	6
315		423			800		7500	7

六、柱式调压器原理图

七：柱式调压器安装及使用：
安装及场所：
1、必须户内使用。
2、必须干燥通风，无腐蚀气体。
3、无严重振动。
4、四周应由一定的空间，便于调试，保养维修。
八、使用：
1、使用前了解本调压器的性能参数是否于所需要求相符合。
2、输入输出电源线请选用安全载流导线，以免导线发热。
3、输入输出的接线不得有误，接电动机导线时请将电刷置于中间位置，以免撞断电刷。
4、长途运输的调压器，请在接线前用500V兆欧表进行必要的绝缘方面检查，并且检查是否有结构件，螺丝等松动或脱落，电刷是否断，少等不良现象。
5、在检查完毕后，先进行空载试验，在出厂时空载电压基本上在额定的一半，可用电压表或万用表测试。
6、接通调压电动机前，根据标识认准升压或降压，同时要试验上，下限位开关是否有效，否则不能调压。
九、维护保养
1、请保持室内的空气流通。
2、经常清扫各部件，保持清洁无灰尘污垢。
3、发现元器件松动或损坏应
十、订货须知
1、订货时应说明产品的规格，容量，额定输入电压，输出电压范围。
2、特殊规格要求，可与我厂协商，可按用户的要求生产。
