当前位置：首页 » 产品中心 » 变压器 » 升压降压变压器 » 380v升1140v矿用变压器

升压降压变压器

380v升1140v矿用变压器

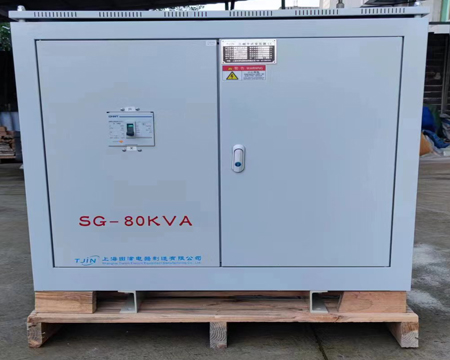

产品型号：SG-80KVA

输入电压：380V

输出电压：1140v

产品信息
产品特点
应用领域

产品概述

变压器是我公司多年来采用优质材料和先进的工艺技术专业生产 500VA--3000KVA 之间，SG系列三相干式隔离变压器，产品参照国外同类产品最新研制开发进口设备用变压器，产品符合 VDE0550 、 IEC439 、 JB5555、 GB5226 国际、国家标准。SG 系列三相干式变压器广泛适用于交流 50/60HZ ，输入、输出电压不超过1200V的各种供电场合。产品的各种输入、输出，电压高低，联接组别，调节抽头位置，绕组容量分配，次级绕组配备，是否要求带外壳等，均根据用户的要求进行精心的设计与制造。

隔离变压器加装在稳压电源的应用

一、在电源输入端接入隔离变压器（三角/星形）

1、若电网三次谐波和干扰信号比较严重，采用△/Yo隔离变压器，可以去掉三次谐波和减少干扰信号。

2、可以采用△/Yo隔离变压器产生新的中性线，使设备与电网中性线无关，避免由于电网中性线不良造成设备运行不正常。

3、非线性负载引起的电流波形畸变（如三次谐波）可被隔离而不污染电网。

二、在电源输出端接入隔离变压器（星形/三角）

1、防止非线性负载的电流畸变，影响到稳压电源的正常工作及反回到电网，起到净化电网的作用。

2、非线性负载电流的畸变影响取样的准确性，可以在Yo/△隔离变压器输入端采样，得到能反应实际情况的控制信号，使稳压电源控制正常。

3、若负载不平衡，采用Yo/△也不影响稳压电源的正常工作。（低损耗型三相干式安全隔离变压器(H级180℃绝缘等级), 变压器是各种电源及电气设备的主要部件，隔离变压器由圆筒式绕组和迭片式铁芯组成，铁芯采用全新优质高硅硅钢片叠装，全斜接缝。本公司采用先进的制作工艺，有进口绕线机和全套真空压力浸漆设备;绕组采用脱胎整列绕制方法;对变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级。变压器的输出和输入电压可按客户需求设计。有单相、三相或多路输入和输出等多种规格。

产品参数：

容量 1KVA-3000KVA（根据用户需求定做）

输入电压额定电压（根据用户要求定做）

输出电压额定电压（根据用户要求定做)

输出电压准确性 ±1%

工作效率 ≥98%

波形失真无附加波形失真

工作保护具有过流保护；可长期无人值守工作

执行标准产品符合VDE0550、IEC439、JB5555、GB226等国际国家标准

绝缘电阻 ≥150M

绝缘等级 F级、H级、HC级可供选（常规为F级）

接线方式 Y/Y，Y/△，△/Y，△/△任意组合

电气强度工频正弦电压3000v历时1分钟无击穿及闪烁现象

过载保护二倍额定电流可维持1分钟

频率 50Hz/60Hz

冷却方式自冷式

冷却形式干式

铁心形式芯式

防潮方式开放式

环境温度 —15℃+40℃

海拔高度＜1000m

相对湿度＜90%

产品特点

在变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。

①　特性优点

②　高度隔离

③　 N-G性能良好

④　高度共模干扰抑制

⑤　将△转换为Y或Y至△

⑥　电压抽头容易转换

⑦　按用户的特殊性能要求设计

正常使用条件

1、海拔高度不超过4800M；

2、周围介质温度，最低不低于-35度，最高不高于+45度；

3、电流电压波形似于正弦波；

4、不受雨雪侵蚀的场所，无显著摇动和冲击振动的地方；
