当前位置：首页 » 产品中心 » 变压器 » 升压降压变压器 » 三相升压变压器

升压降压变压器

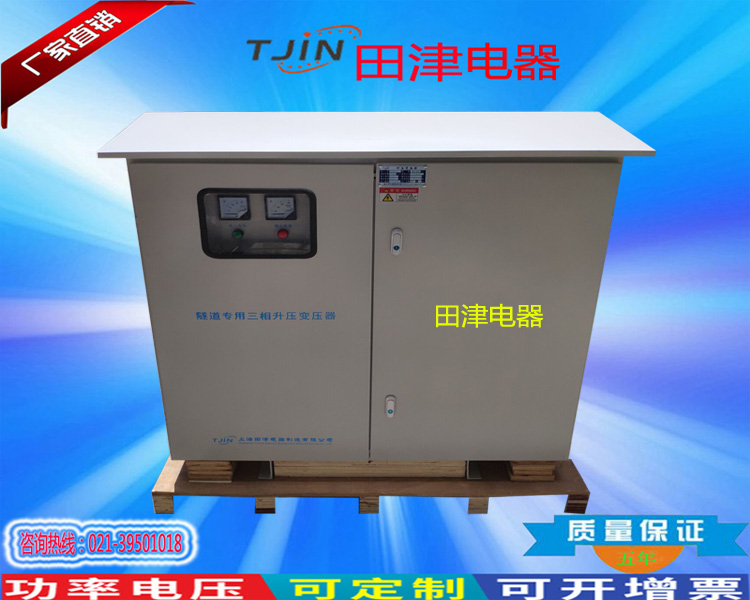

三相升压变压器

型号：SSG-400KVA

规格：380v/690v1140V 3300v可定做

功率：400KW

可根据客户需求定做

一、产品描述及技术指标

名称升压变压器

应用范围电源品牌上海田津

型号 SSG- 400KVA 额定容量 1-2500KVA

电源相数三相铁心形状尖角型

冷却形式干式铁心形式芯式

绕组形式双绕组防潮方式开放式

冷却方式风冷式外形结构立式

电压比 380v/690v1140v 3300v（客户可以自订电压）波形无附加波形失真

温升 155摄氏度（含环境温度）

绝缘等级 F级噪音 < 60db(一米以外)

波形畸变 <0.1% 耐压测试 2000V， 1分钟无

工作频率 50Hz-60Hz 效率 ≥95%

二、特性优点及变压器材料说明：

1、铁芯：采用全新优质矽钢片，主要材质为0.35厚H18，H14，H12,Z11优质硅钢片，我们根据客户的要求和使用条件，选用最合适之材料，，使变压器性能达到佳+（常规材料为全新优质硅钢片）。

2、线材：采用PEW,UEW,EIW,SEIW,FEAI漆包线以及玻璃丝包线，耐温等级为F级（155度），H级为（180度），HC级（200度），C级（220度）。（常规耐温等级为180度）。

3、绝缘等级：采用耐高温绝缘纸为绝缘材料，具备高温绝缘，阻燃和耐潮湿多重性能。

4、接线端子排：小功率采用端子排，外形美观，有优良的耐压，耐温，阻燃性能。大功率采用优质铜牌。

5、铁脚：主要采用数控折弯冷轧板，有镀五彩（金黄），蓝锌（银白），白锌（象牙白），表面阳极处理（黑色）等环保电镀可供选择。

三、使用条件

1、适用海拔高度：≤5000m
2、环境温度：-15℃～+45℃
3、相对湿度：≤90%
4、安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。
5、凡不符合上述使用条件的，应与我们协商确定

四、用户在购买产品时，请明确以下几点

1、变压器的基本型号、规格、容量及数量；

2、变压器的初、次级电压；

3、提供次级电压时最好再提供各输出电压的容量分配；

4、外形及安装尺寸仅供参考，如要求的尺寸需要改变，须在订货时说明。

注：用户如有特殊要求，本公司可以代为设计制造。
