当前位置：首页 » 产品中心 » 变压器 » 自耦变压器 » 三相自耦变压器QZB-400KW

自耦变压器

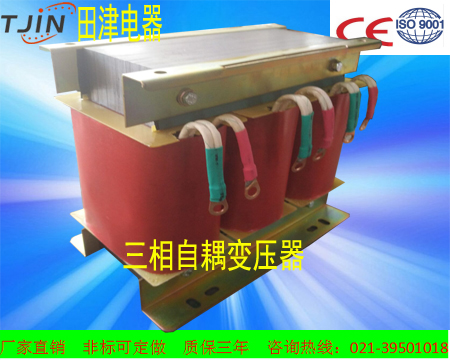

三相自耦变压器QZB-400KW

型号：QZB-400KW

电压:380v/65%80%100%

功率：400KW

产品信息
产品特点
应用领域

三相自耦变压器

三相自耦变压器概述
1、本自耦变压器安装在自耦起动柜的主要元件，电压220V、380V、660V、1000V等以下电压，频率50Hz～60Hz，功率为800千瓦及以下的三相鼠笼型感应电动机作为降压起动之用。
2、自耦式变压器是一种单圈式变压器，一、二次侧共同用一个绕组绕制，其变压比是固定的。自耦变压器与同容量的一般变压器相比较，尤其在变比接近于1的场合显得特别经济，所以在电压相近的大功率输电变压器中用得比较多，此外10千瓦以上异步电动机降压起动箱中得到广泛使用。
注：电源与输入抽头100%对接，电机与输出抽头65%相接，80%抽头一般空着不接，如起动有困难时可改接80%抽头。380V电压输出65%抽头电压为247V，80%抽头电压为304V；660V电压输出65%抽头为429V，80%抽头电压为528V。

QZB自耦变压器主要技术数据及外形、安装尺寸

型号规格	一次起动时间（S）	外形尺寸长×宽×高	安装尺寸长×宽	安装孔径	净重
QZB-14～22kw	8	300×140×230	225×110	φ8	18.2
QZB-30kw	8	300×150×230	225×120	φ8	21
QZB-40kw	12	360×165×255	280×120	φ10	31.3
QZB-45kw	12	360×165×255	280×120	φ10	32.5
QZB-55kw	12	360×175×285	280×120	φ10	37
QZB-75kw	12	360×185×285	280×130	φ10	46
QZB-90kw	15	390×195×310	310×155	φ10	54.5
QZB-115kw	15	420×205×330	310×165	φ10	60.5
QZB-135kw	15	420×230×335	310×170	φ10	70.5
QZB-160kw	18	470×240×375	310×140	φ10	90.5
QZB-190kw	18	470×260×375	310×150	φ10	101
QZB-225kw	20	550×260×420	310×160	φ12	129.5
QZB-260kw	20	580×280×420	310×170	φ12	131
QZB-300kw	23	600×270×420	310×175	φ12	159
QZB-320kw	23	600×270×420	310×175	φ12	160
QZB-350kw	28	600×350×460	400×200	φ16
QZB-400kw	28	600×350×460	400×205	φ16
QZB-450kw	32	650×350×460	400×205	φ16
QZB-500kw	35	750×380×500	400×205	φ16
QZB-600kw	35	750×400×500	400×205
