隔离变压器

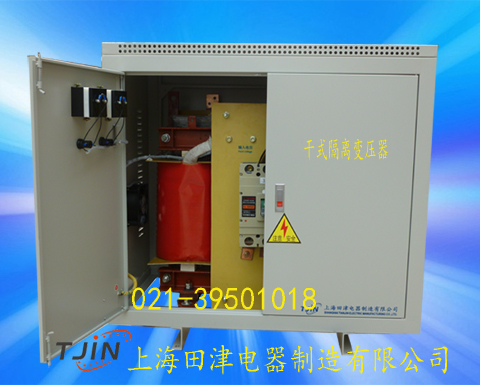

380v三相隔离变压器

型号：SG-200KVA

电压：380v变600v

功率：200KVA

产品信息
产品特点
应用领域


三相干式隔离变压器是本厂在参照国际同类产品，结合我国国情的基础上研制生产的新一代节能型电力变压器，符合IEC439、GB5226等国际、国家标准，绕组采用脱胎整列绕制方法；变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级，产品性能达到国内外先//进水平 ,GDG、GSG系列三相干式隔离变压器广泛适用于交流50Hz至60Hz，电压2000V以下的电路中，广泛用于进出口重要设备、精密机床、机械电子设备、医疗设备、整流装置，照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为±5％）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。

产品特点

在隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。

特性优点：

1、高度隔离

2、N-G性能良好

3、高度共模干扰抑制

4、将△转换为Y或Y至△

5、电压抽头容易转换

6、按用户的特殊性能要求设计

隔离变压器加装在稳压电源的应用

一、在电源输入端接入隔离变压器（三角/星形）

1、若电网三次谐波和干扰信号比较严重，采用△/Yo隔离变压器，可以去掉三次谐波和减少干扰信号。

2、可以采用△/Yo隔离变压器产生新的中性线，使设备与电网中性线无关，避免由于电网中性线不良造成设备运行不正常。

3、非线性负载引起的电流波形畸变（如三次谐波）可被隔离而不污染电网。

二、在电源输出端接入隔离变压器（星形/三角）

1、防止非线性负载的电流畸变，影响到稳压电源的正常工作及反回到电网，起到净化电网的作用。

2、非线性负载电流的畸变影响取样的准确性，可以在Yo/△隔离变压器输入端采样，得到能反应实际情况的控制信号，使稳压电源控制正常。

3、若负载不平衡，采用Yo/△也不影响稳压电源的正常工作。

（低损耗型三相干式安全隔离变压器(H级180℃绝缘等级)

变压器是各种电源及电气设备的主要部件，隔离变压器由圆筒式绕组和迭片式铁芯组成，铁芯采用全新优质高硅硅钢片叠装，全斜接缝。本公司采用先进的制作工艺，有进口绕线机和全套真空压力浸漆设备;绕组采用脱胎整列绕制方法;对变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级。变压器的输出和输入电压可按客户需求设计。有单相、三相或多路输入和输出等多种规格。

技术参数
	三相
容量	1KVA-3000KVA
输入电压	根据用户需求订制各种电压（3000V以下电压）如：220V/270V/380/415V
输出电压	根据用户需求订制各种电压（3000V以下电压）如：24V/36V/200V/220V/ 380V/400v/440v/480v/660V/690v/1140v
输出电压准确性	±1%
电压变动率	≤1.5%
输出波形失真度	无波形失真
绝缘等级	F级、H级、HC级可供选择（常规为F级）
工作效率	≥98%
适用频率	50/60Hz Y/Y，Y/△，△/Y，△/△任益组合允许超过1.2倍额定负载工作4小时（可长期满载） ≤35dB ≤60℃ ≥150MΩ 2500VAC/1min
联接方式
过载能力
噪声
温升
绝缘电阻
抗电强度
冷却方式	干式风冷温度：-20～+45℃湿度：≤90% 海拔高度：≤5000m，无腐蚀性气体及导电粉尘产品符合VDE0550、IEC439、JB5555、GB226等国际国家标准
工作环境
工作场所
执行标准
