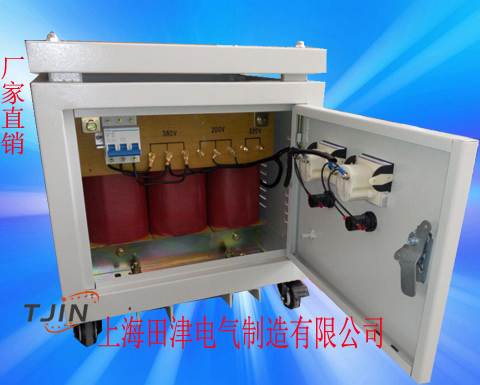

400v变200v隔离变压器SG-20KVA
型号：SG-20KVA
电压：400v/200v
功率：20KVA
- 产品信息
- 产品特点
- 应用领域
SG SBK系列三相干式隔离变压器是本厂在参照国际同类产品，结合我国国情的基础上研制生产的新一代节能型电力变压器，从300VA到2000KVA之间，符合IEC439、GB5226等国际、国家标准，绕组采用脱胎整列绕制方法；变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级，产品性能达到国内外先进水平。SG系列三相干式隔离变压器广泛适用于交流50Hz至60Hz，电压2000V以下的电路中，广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置，照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为±5％）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。
+ 产品特点
在隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。
+ 特性优点：
Ø 高度隔离
Ø N-G性能良好
Ø 高度共模干扰抑制
Ø 将△转换为Y或Y至△
Ø 电压抽头容易转换
Ø 按用户的特殊性能要求设计
+隔离变压器加装在稳压电源的应用
一、在电源输入端接入隔离变压器（三角/星形）
1、若电网三次谐波和干扰信号比较严重，采用△/Yo隔离变压器，可以去掉三次谐波和减少干扰信号。
2、可以采用△/Yo隔离变压器产生新的中性线，使设备与电网中性线无关，避免由于电网中性线不良造成设备运行不正常。
3、非线性负载引起的电流波形畸变（如三次谐波）可被隔离而不污染电网。
二、在电源输出端接入隔离变压器（星形/三角）
1、防止非线性负载的电流畸变，影响到稳压电源的正常工作及反回到电网，起到净化电网的作用。
2、非线性负载电流的畸变影响取样的准确性，可以在Yo/△隔离变压器输入端采样，得到能反应实际情况的控制信号，使稳压电源控制正常。
3、若负载不平衡，采用Yo/△也不影响稳压电源的正常工作。
■技术参数
产品型号： 带机箱SG 不带机箱：SBK
输入电压:2000V以下任意 | 额定电压±10% | 环境温度 | -15℃-+40℃ |
输出电压:2000V以下任意 | 额定电压+5%(空载) | 海拔高度 | <1000m |
输入电流： 输出电流 | 效率≥95% | 相对湿度 | <90% |
波形失真 | 无附加波形失真 | 安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质. | |
功能 | 带机箱配置：具有输入电压、输出电压、电流指示 可根据需求配置保护开关 | ||
保护 | 具有过流保护可长期无人值守工作 | ||
绝缘电阻 | ≥50M | ||
电气强度 | 工频正弦电压2000V历时1分钟无击穿及闪络现象 | 凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定 | |
过载能力 | 二倍的额定电流,维持1分钟 | ||
■规格型号及安装尺寸
规 格 | 输入电压 | 输出电压 | 不带外壳产品尺寸(cm)/重量(kg) | 带外壳尺寸(cm)/重量(kg) |
SG-5 KVA | 660V | 380V | 30×15×25/35 | 45×25×30/56 |
SG-6KVA | 30×16×25/40 | 45×25×30/64 | ||
SG-7KVA | 35×15×30/45 | 50×25×35/80 | ||
SG-8KVA | 35×16×30/55 | 50×25×35/80 | ||
SG-10KVA | 42×21×42/90 | 60×32×65/130 | ||
SG-15KVA | 52×24×52/135 | 70×35×77/185 | ||
SG-20KVA | 52×24×52/180 | 70×35×77/220 | ||
SG-30KVA | 55×28×65/220 | 80×40×87/260 | ||
SG-40KVA | 61×30×65/265 | 90×50×95/320 | ||
SG-50KVA | 61×30×65/295 | 90×50×95/360 | ||
SG-60KVA | 70×32×66/370 | 100×50×105/440 | ||
SG-80KVA | 70×32×67/450 | 100×50×105/530 | ||
SG-100KVA | 75×35×68/490 | 100×50×105/570 | ||
SG-120KVA | 75×35×68 | 100×50×105/600 | ||
SG-150KVA | 85×37×68 | 120×65×115/690 | ||
SG-180KVA | 95×45×83 | 120×65×115/930 | ||
SG-200KVA | 95×45×83 | 120×65×115/1010 | ||
SG-250KVA | 95×45×83 | 120×65×115/1180 | ||
SG-300KVA | 105×45×95 | 120×70×125/1450 | ||
SG-320KVA | 105×45×95 | 130×50×135/1490 | ||
SG-350KVA | 105×45×95 | 130×50×135/1600 | ||
SG-400KVA | 115×55×105 | 140×60×145/1700 |
■正常使用条件
1、海拔高度不超过2500M；
2、周围介质温度，最低不低于-25度，最高不高于+40度；
3、电流电压波形似于正弦波；
4、不受雨雪侵蚀的场所，无显著摇动和冲击振动的地方；
5、无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃
■备注
输入输出电压可根据客户需求定制
型号：SG-20KVA
电压：400v/200v
功率：20KVA
