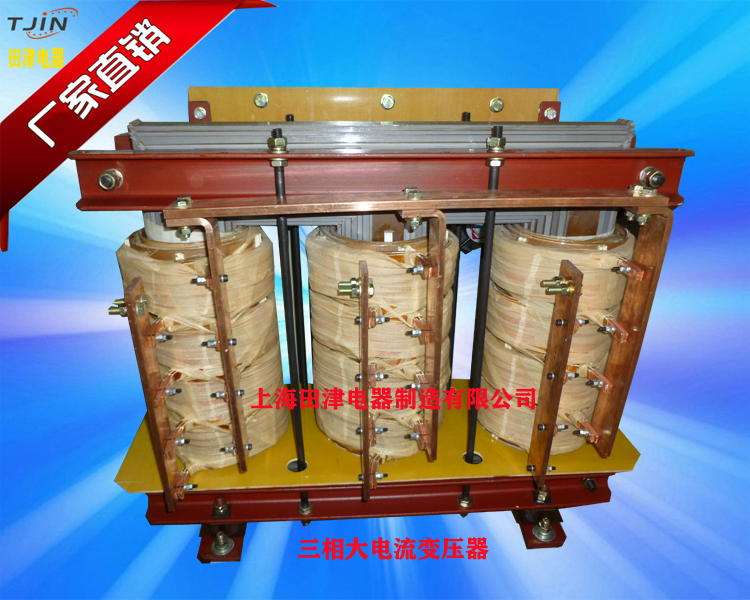

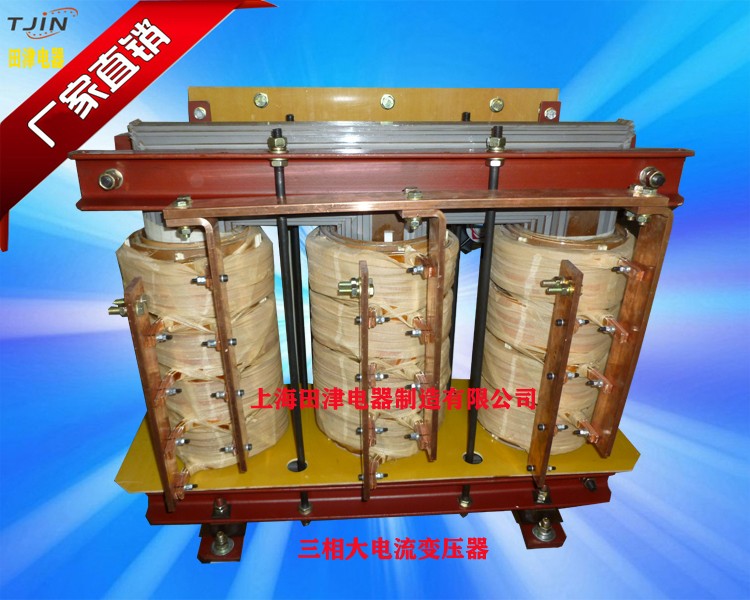

三相大电流变压器
产品型号：GSG-150KVA
输入电压：380v
输出电压：110v
- 产品信息
- 产品特点
- 应用领域
品 牌 田津电器
型 号 GSG GDG
频率特性 低频
电源相数 三相单相
铁心形状 阶梯型
冷却形式 干式
铁心形式 芯式
绕组形式 双绕组
防潮方式 开放式
冷却方式 自冷
外形结构 立式
电 压 比 1V 3V 7V 10V 20V 25V 28V 30V 42V 55V 60V 70V 110V 170V 180V
效 率(η) 95%
额定功率 1KVA-200KVA 波 形 无附加波形失真
4订货须知：
1、产品型号
2、额定容量
3、相数
4、联接组别
5、调压方式
6、高、低压电压
7、特殊要求可定做
6加热设备变压器技术数据
型号 | 额定容量(KVA) | 相数 | 额定电压 | 联结组标号 | 损耗(W) | 空载电流% | 阻抗电压% | 外限尺寸(mm) | ||
一次(V) | 二次(V) | 空载 | 短路 | |||||||
DG-10/0.5 | 10 | 1 | 220.380 | 根 | 80 | 250 | 3.5 | 3.5 | 400×350×530 | |
DG-12/0.5 | 12 | 1 | 220.380 | 85 | 280 | 3.5 | 3.5 | 400×350×550 | ||
DG-16/0.5 | 16 | 1 | 380 | 100 | 400 | 3.2 | 3.5 | 430×350×550 | ||
DG-20/0.5 | 20 | 1 | 380 | 120 | 450 | 2.85 | 3.5 | 450×380×560 | ||
DG-25/0.5 | 25 | 1 | 380 | 130 | 480 | 2.8 | 3.5 | 450×400×580 | ||
DG-30/0.5 | 30 | 1 | 380 | 150 | 570 | 2.6 | 3.5 | 470×400×600 | ||
DG-40/0.5 | 40 | 1 | 380 | 160 | 620 | 2.5 | 3.8 | 500×400×600 | ||
DG-50/0.5 | 50 | 1 | 380 | 180 | 700 | 2.5 | 3.8 | 530×420×630 | ||
DG-80/0.5 | 80 | 1 | 380 | 200 | 800 | 2.1 | 4 | 620×400×650 | ||
DG-120/0.5 | 120 | 1 | 380 | 360 | 1320 | 1.8 | 4 | 750×420×680 | ||
SG-20/0.5 | 20 | 3 | 380 | D.y11 | 100 | 460 | 3.2 | 3.5 | 550×320×480 | |
SG-25/0.5 | 25 | 3 | 380 | D.y11 | 160 | 640 | 3.1 | 3.5 | 580×350×500 | |
SG-30/0.5 | 30 | 3 | 380 | D.y11 | 180 | 720 | 2.8 | 3.5 | 600×380×550 | |
SG-35/0.5 | 35 | 3 | 380 | D.y11 | 200 | 840 | 2.6 | 3.5 | 650×380×550 | |
SG-40/0.5 | 40 | 3 | 380 | D.y11 | 220 | 920 | 2.5 | 3.5 | 680×400×580 | |
SG-50/0.5 | 50 | 3 | 380 | D.y11 | 300 | 1400 | 2.1 | 3.5 | 750×400×600 | |
SG-60/0.5 | 60 | 3 | 380 | D.y11 | 340 | 1600 | 1.9 | 3.8 | 780×400×650 | |
SG-80/0.5 | 80 | 3 | 380 | D.y11 | 380 | 1900 | 1.8 | 3.8 | 820×430×680 | |
SG-120/0.5 | 120 | 3 | 380 | D.y11 | 480 | 2160 | 1.6 | 4 | 950×450×700 | |
SG-150/0.5 | 150 | 3 | 380 | D.y11 | 560 | 2480 | 1.5 | 4 | 1020×500×800 | |
SG-200/0.5 | 200 | 3 | 380 | D.y11 | 620 | 2600 | 1.3 | 4.5 | 1100×500×950 | |
SG-250/0.5 | 250 | 3 | 380 | D.y11 | 820 | 3560 | 0.8 | 4.5 | 1150×520×1000 | |
SG-315/0.5 | 315 | 3 | 380 | D.y11 | 920 | 5200 | 0.7 | 4.5 | 1200×550×1150 | |
SG-400/0.5 | 400 | 3 | 380 | D.y11 | 1120 | 6000 | 0.6 | 4.5 | 1300×550×1200 | |
SG-500/0.5 | 500 | 3 | 380 | D.y11 | 1140 | 6900 | 0.58 | 4.6 | 1350×580×1250 | |
SG-630/0.5 | 630 | 3 | 380 | D.y11 | 1450 | 7100 | 0.58 | 4.6 | 1750×1150×1700 | |
SG-720/10 | 720 | 3 | 10000 | D.y11 | 1600 | 7500 | 0.56 | 4.6 | 1820×1300×1850 | |
SG-850/10 | 850 | 3 | 10000 | D.y11 | 1750 | 8250 | 0.56 | 4.6 | 1850×1360×1850 | |
SG-1000/10 | 1000 | 3 | 10000 | D.y11 | 1950 | 10800 | 0.56 | 4.8 | 2000×1350×2015 | |
SG-1125/10 | 1125 | 3 | 10000 | D.y11 | 2200 | 12000 | 0.56 | 4.8 | 2065×1350×2075 | |
SG-1600/10 | 1600 | 3 | 10000 | D.y11 | 25000 | 15000 | 0.54 | 4.8 | 2150×1400×2150 | |
产品型号：GSG-150KVA
输入电压：380v
输出电压：110v
